Universelle Hub- und Spannzylinder

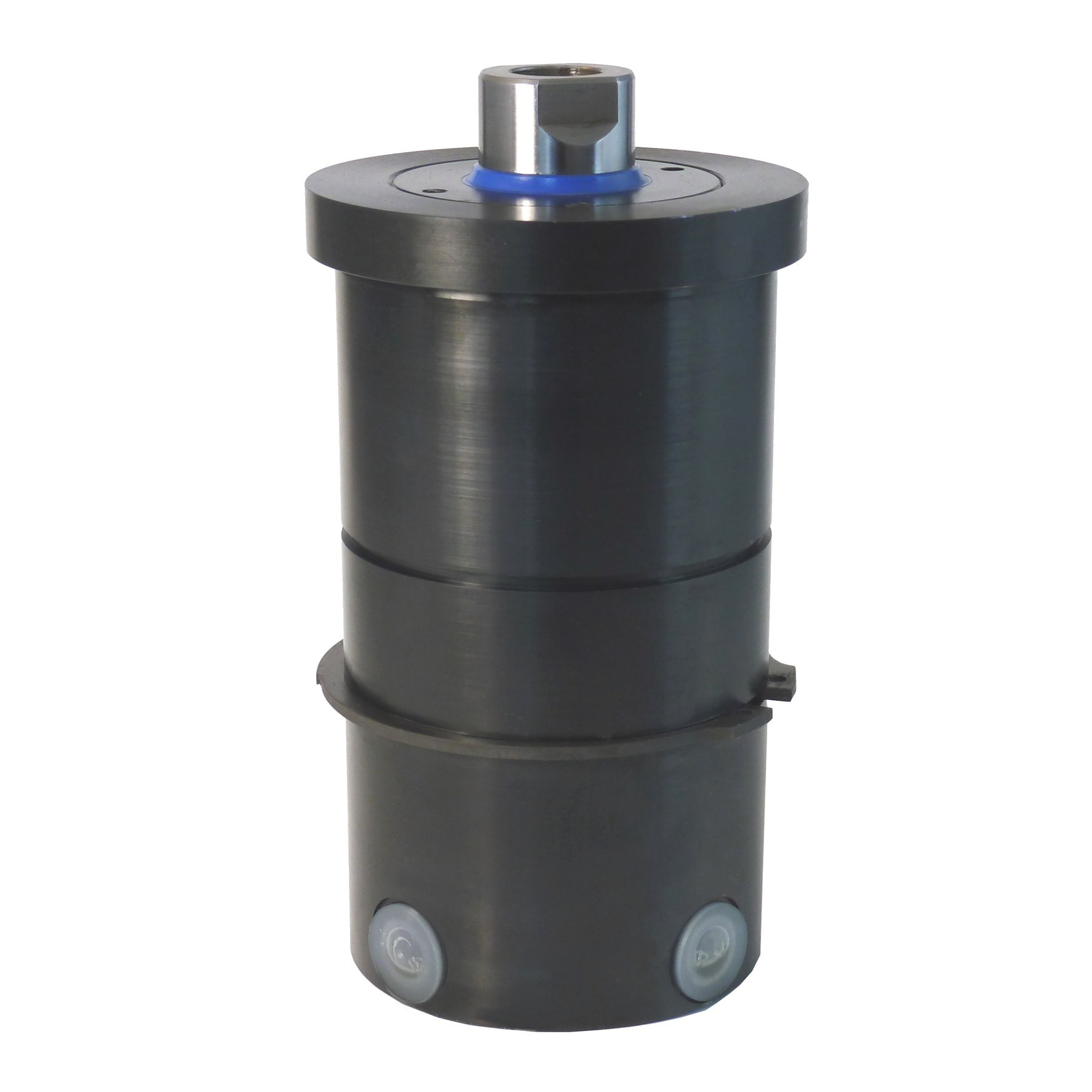

Mit den doppelt wirkenden Universalzylindern lassen sich unterschiedlich große Werkstücke in einer Vorrichtung spannen und bearbeiten. Einsetzbar sind sie als Hub- oder als Spannzylinder.

(firmenpresse) - Nutzen
Mit Hilfe von axialen und radialen Hydraulik- Gewindeanschlüssen lassen sich die Universalzylinder (http://www.hydrokomp.de/inhalt/d_produkte3.asp?WC=022003)sehr flexibel einsetzen und anwenden. Ein weiterer wesentlicher Nutzen: Ein- und dieselbe Spannvorrichtung kann Werkstücke unterschiedlicher Abmessungen zuverlässig fixieren. In zwei Stufen lässt sich die Einbautiefe dem jeweiligen Anwendungsfall anpassen. Einen weiteren Vorteil bietet die sichere Sperre gegen das Eindringen von Spänen, Öl und anderen Flüssigkeiten in den Zylinderkörper.

Anwendung und Optionen
Mit Hilfe der Universalzylinder von Hydrokomp (http://www.hydrokomp.de/inhalt/d_produkte1.asp)lassen sich Werkstücke spannen und bearbeiten. Die Einbaulage ist beliebig; die Einbautiefe verstellbar. Alle Universalzylinder sind leicht auswechselbar. Sie arbeiten bei Drücken p bis zu max. 500 bar. Einsetzbar sind sie sowohl als Hub- wie auch als Spannzylinder bei Temperaturen zwischen minus 40°C und 80°C. Unterschiedliche Druckschrauben sind als Zubehör lieferbar.

Aufbau und Funktion
Bei den doppelt wirkenden Universalzylindern beaufschlagt der Druckerzeuger die beiden Kolbenflächen wechselseitig.
Ein stabiler Sicherungsring gewährleistet, dass sich der Universalzylinder direkt in eine durchgehende Bohrung des Vorrichtungskörpers einbauen lässt. In den Innengewinden des Kolbens kann der Anwender z. B. Druckschrauben sicher befestigen.
Die Versorgung mit Hydraulik-Öl zur Druck-Übertragung funktioniert über Gewinde-Bohrungen, die axial und radial angebracht sind. Je nach Anschlussart sind lediglich die Verschluss-Schrauben einzubauen bzw. zu wechseln. Das Gehäuse der Kolben besteht aus brüniertem Automatenstahl sowie gehärtetem Einsatzstahl.

Die Dichtungen verhindern das Eindringen von Spänen, Öl und anderen Flüssigkeiten. Sie bestehen aus korrosionsbeständigen Kunststoffen. (PTFE, PU, NBR). Der Metallabstreifer unterdrückt das Eindringen von Spänen oder anderen Fremdkörpern in den Weichabstreifer.



Ähnliche Lösungen
Je nach Aufgabenstellung können auch andere Bauformen und Ausführungen von hydraulischen Spannelementen (http://www.hydrokomp.de/inhalt/d_produkte2.asp?Suche=200A) geeignet sein, zum Beispiel Block-, Einschraub-, Hebelspann-, Klemm-, Schwenkspann- oder Zugzylinder. Sie sind im umfassenden Programm von Hydrokomp enthalten.

OA 03215 ca.2.120 Zeichen

Weitere Informationen unter www.hydrokomp.deWeitere Infos zu dieser Pressemeldung:
