Stuttgarter Prüflabor testet Prototyp einer Kompressorschaufel für den European Transsonic Windtunnel (mit Bild)
ID: 408350
(ots) -
Der Prototyp eines Rotorblattes aus Kohlefaser-Kunststoff-Verbund
für den Kompressor des European Transsonic Windtunnel (ETW) in Köln
wurde von der Stuttgarter DTSquare GmbH erfolgreich qualifiziert. Der
ETW ist die weltweit fortschrittlichste Testeinrichtung für die
Aerodynamik von Flugzeugen und wird von Deutschland, Frankreich,
Großbritannien und den Niederlanden gemeinsam betrieben. Zur

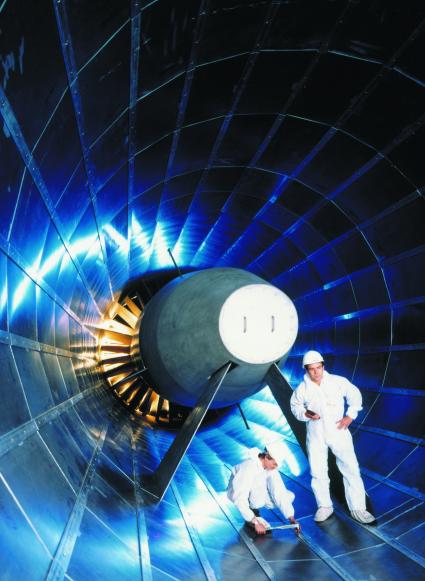

Erzeugung der Strömung im Windkanal verwendet der ETW einen
Elektromotor mit 50 Megawatt Leistung, der 2 Kompressorstufen mit
jeweils 36 Rotorblättern antreibt. Für die Nachproduktion von
Reserveblättern musste die Ermüdungsfestigkeit des verwendeten neuen
Materialsystems und des zugehörigen Verarbeitungsprozesses durch
einen Versuch unter den extrem kalten Betriebsbedingungen
nachgewiesen werden.
Hierzu wurden die im Windkanal auf das 1.5 Meter lange Blatt
wirkenden Druck- und Schwingbeanspruchungen auf einem
rechnergesteuerten Prüfstand mit Hilfe von Hydraulikzylindern
nachgebildet. Um die Umgebungsbedingungen im ETW, der auf bis zu
minus 163 Grad C heruntergekühlt werden kann, nachzubilden, wurde der
Test in einem Bad aus rund 1000 Litern Flüssigstickstoff
durchgeführt. Die Vorbereitungen für den vierwöchigen Test nahmen
insgesamt drei Monate in Anspruch. In dieser Zeit musste von den
Mitarbeitern der DTSquare GmbH neben dem Aufbau der Mechanik auch die
gesamte Software zur Steuerung und Überwachung des Versuches
entwickelt werden. Die Bewegungen der vier Hydraulikzylinder wurden
durch eine selbstlernende Regelung exakt aufeinander abgestimmt, um
die Belastungen im Windkanal originalgetreu nachzubilden.
Umfangreiche Überwachungsfunktionen dienten dem Schutz der
beteiligten Personen und des Rotorblattes. An mehr als 30 Messstellen
wurden Kräfte, Verformungen und Temperaturen erfasst und
protokolliert.
Am Ende stand die erfolgreiche Qualifizierung des Prototypen.
Die DTSquare GmbH wurde 2006 aus dem Institut für Statik und
Dynamik der Universität Stuttgart heraus gegründet. DTSquare
beschäftigt sich mit der experimentellen Prüfung von Bauteilen und
Anlagen hinsichtlich Betriebsfestigkeit, Vibrationen und Akustik.
Firmensitz ist das Technologiezentrum in Stuttgart Vaihingen.
