Mit flexiblen Zähnen robustere Getriebe entwickeln

MSC Software präsentiert neue Version Adams/Gear Advanced Technology (AT)

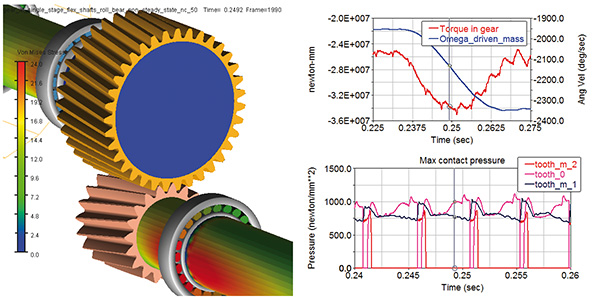

(firmenpresse) - Die MSC Software Corporation, Anbieter von Simulationssoftware und Dienstleistungen, hat heute die Einführung der neuen Version Adams/Gear Advanced Technology (AT) 2013R1 angekündigt. Gear AT ist ein skalierbares dynamisches Simulationstool für den Konstruktionsprozess von Getrieben und als Plug-In für das Mehrkörperdynamikprogramm Adams erhältlich. Highlight der neuen Version ist die Erweiterung um ein Kontaktmodell für flexible Zähne. Die Flexibilität wird durch den Finite Elemente (FE)-Solver MSC Nastran ermittelt.

Der Einsatzbereich von Gear AT beginnt mit der kinematischen Auslegung von einzelnen Getriebestufen und reicht bis zur dynamischen Simulation von kompletten Getrieben unter Berücksichtigung von Bauteilsteifigkeiten und Wälzlagern, gegebenenfalls sogar unter Berücksichtigung von topologischen Profilmodifikationen. Die stetige Entwicklung von Gear AT zielt darauf ab, dass multidisziplinäre Berechnungstechnologie mit großer Anwenderfreundlichkeit den gesamten Entwicklungsprozess von Getrieben unterstützt.

Der Berechnungsprozess von Gear AT durchbricht das Paradigma, das realitätsnahe Modellierung zu einem großen Aufwand für den Modellaufbau und zu sehr langen Rechenzeiten aufgrund der Lösung des nichtlinearen Kontaktes zwischen den flexiblen Zahnflanken führt. Die Modellierung und die Berechnung mit Gear AT erfordern keine tiefgehenden Kenntnisse über die FE-Methode und die Mehrkörperdynamik. Der leistungsfähige und robuste Kontaktalgorithmus berücksichtigt den realen, dreidimensionalen Zahneingriff mit Achsversatz und Schiefstellung inklusive mikrogeometrischer Korrekturen.

Moderne Getriebe unterliegen dem allgemeinen Trend zunehmender Optimierung: Leichtbau, lange Lebensdauer, kleine Übertragungsfehler oder beispielsweise Akustik müssen in der Konstruktionsphase rechnerisch erfasst und optimiert werden. Die realitätsnahe Modellierung mit Gear AT kann die Konstruktion in den angeführten Punkten unterstützen und ersetzt vereinfachende Modellierungen, wodurch sich Qualität der numerischen Voraussagen verbessert.



Gear AT 2013R1 ist vollkommen kompatibel mit Adams. Die Ergebnisse von Gear AT umfassen die resultierenden Kräfte und Momente in den Getriebestufen, wobei Effekte wie Reibung und Dämpfung berücksichtigt sind. Zusätzliche Ergebnisse wie Kontaktspannungen, resultierende Zahnkräfte, Gleitgeschwindigkeit, Reibverluste, Achsversatz und Schiefstellung stehen zur Verfügung. Gear AT 2013R1 unterstützt derzeit Innen- und Außenverzahnungen von gerad- oder schrägverzahnten Stirnrädern.

Am 02. Juli 2013 findet in Bochum ein Technologietag zum Thema Getriebeberechnung statt.

Mehr Informationen unter http://pages.mscsoftware.com/getriebe.html.
